< DUCT LEAKAGE TEST >
1. 덕트누기 풍량 검사및 시험
1.1. 방법

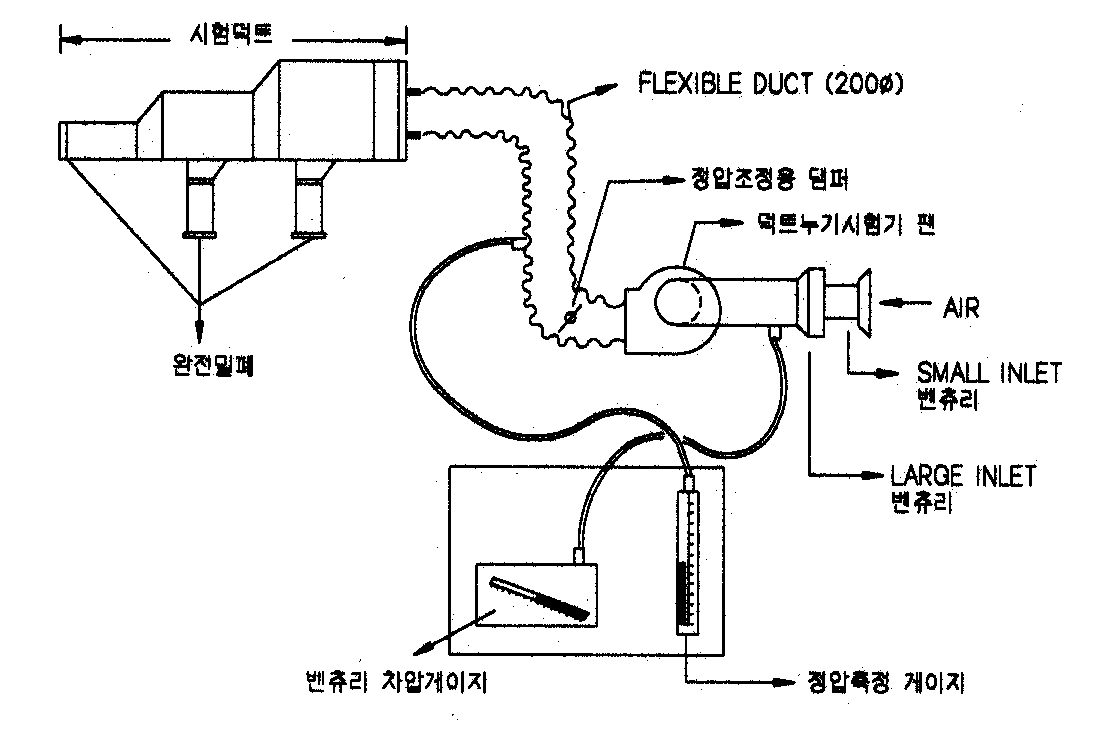

1.1.1 <그림-1>과 같이 덕트누기 시험기를 설치하여 덕트 누기 풍량을 측정한다.
<그림-1> 덕트누기 시험기 설치 계통도
1.1.2 덕트내 시험압력은 설계도서의 시험압력 기준으로 하고, 기준이 없으면 시험하고자 하는 덕트 계통의 평균압력을 기준으로 한다.
덕트 시작부분 압력 + 덕트 말단부분 압력 | ||
평균압력 = | ——————————————————— | |
2 |
1.1.3 덕트내 시험압력은 덕트누기시험기 팬 토출측에 설치되어 있는 정압 조절용 댐퍼를 조정하여 시험하고자 하는 덕트 계통의 압력을 일정하게 유지한다.
1.1.4 덕트내 시험압력을 일정하게 유지한 상태에서 벤츄리 차압게이지의 차압을 판독하며, 측정 RANGE 붐위를 초과할 경우에는 SMALL INLET 벤츄리를 철거하고 LARGE INLET 벤츄리를 사용하여 차압을 판독한다.
1.1.5 정압 조절용 댐퍼를 최대로 개방한 상태에서도 시험하고자 하는 덕트압력까지 도달하지 않을 경우는 덕트에서의 누기량이 덕트누기시험기 용량을 초과하므로 시험하고자 하는 덕트 길이를 줄여서 재측정하여야 한다.
1.1.6 벤츄리 차압게이지에서 측정한 차압으로 첨부4.2의 도표를 이용하여 덕트 누기량을 계산한다.
1.2. 기준1.2.1 설계도서의 덕트 허용 누기량
1.2.2 첨부4.1 덕트의 허용 누기량
1.3. 준비상태1.3.1 시험하고자 하는 덕트의 제작 및 설치완료
1.3.2 시험대상 덕트 선정 (도면에 표기)
1) 덕트 표면적이 200㎡ 정도가 적합하며 300㎡ 를 초과하면 덕트누기량이 많아 시험하고자 하는 정압에 도달하기 어렵다.
1.3.3 시험하고자 하는 덕트의 후렌지 부분, 분기 덕트 말단 부위등 덕트 전체를 완전 밀폐 여부 점검.
1.3.4 계측기 정상작동 여부 점검
2. 기록서
2.1 본 지침서에 따라 발생되는 기록서는 검사 및 시험 관리 절차서 및 품질 기록서 관리 절차서에 따라 관리되어야 한다.
3. 사용양식
3.1 덕트 누기시험 측정기록
4. 첨부
4.1 덕트의 허용누기량
4.2 차압에 의한 누기량 환산표
4.3 검사 및 시험 항목별 사용계측기
4.4 부적합사항 처리 기준
4.5 SMACNA 기준 허용누기량
4.6 덕트누기시험 측정기록
첨부 4.1 덕트의 허용 누기량
4.1.1 일반사항
4.1.1.1 <표-1>에서는 각 압력별 허용 누기량을 나타내고 있으며, <표-2>에서는 덕트의 압력을 4등급으로 나누어 허용 누기량 범위를 표시하고 있다.
4.1.1.2 허용 누기 한계를 A급에서는 덕트 설계풍량의 6%이내, B급에서는 3%이내, C급에서는 0.5~2%로 규정한다.
4.1.1.3 압력별 허용 누기량
<표-1> 덕트시험 압력(정압)별 허용 누기량
덕트 시험 압력 정압(Pa) | 덕트의 최대 허용 누기량 (ℓ /sec· ㎡ ) | |||
저압 CLASS-A | 중압 CLASS-B | 고압 | 고압 CLASS-D | |
100 | 0.54 | 0.18 | ||
200 | 0.84 | 0.28 | ||
300 | 1.10 | 0.37 | ||
400 | 1.32 | 0.44 | ||
500 | 1.53 | 0.51 | ||
600 | 0.58 | 0.19 | ||
700 | 0.64 | 0.21 | ||
800 | 0.69 | 0.23 | ||
900 | 0.75 | 0.25 | ||
1,000 | 0.80 | 0.27 | ||
1,100 | 0.29 | 0.10 | ||
1,200 | 0.30. | 0.10 | ||
1,300 | 0.32 | 0.11 | ||
1,400 | 0.33 | 0.11 | ||
1,500 | 0.35 | 0.12 | ||
1,600 | 0.36 | 0.12 | ||
1,700 | 0.38 | 0.13 | ||
1,800 | 0.39 | 0.13 | ||
1,900 | 0.40 | 0.14 | ||
2,000 | 0.42 | 0.14 | ||
2,100 | 0.14 | |||
2,200 | 0.15 | |||
2,300 | 0.15 | |||
2,400 | 0.16 | |||
2,500 | 0.16 | |||
<표-2> 허용 누기량 범위
등 급 | 덕 트 압 력 | 허용 누기량(ℓ /sec· ㎡) |
저압 (A급) | ~ 500 Pa | 0.027 × P^0.65 |
중압 (B급) | ~ 1,000 Pa | 0.009 × P^0.65 |
고압 (C급) | ~ 2,000 Pa | 0.003 × P^0.65 |
고압 (D급) | ~ 2,500 Pa | 0.001 × P^0.65 |
주) | 1. P : 차압 (Pascal) 2. 1Pa = 0.10197 mmAq 3. 참고문헌 : 영국 공조 건설 협회의 규격 DW 143 |
4.1.1.4 설계도서에서 시스템 허용 누기율 적용시 계산방법
설계도서에서 시스템 총풍량에 대한 허용 누기율을 적용(예, 6% 이하, 5% 이하, 3% 이하 등)하는 경우가 있는데 이때 시험덕트 표면적당 허용누기량을 계산하는 방법은 다음과 같다.
시험덕트의 표면적 | ||
| * 시험덕트 표면적당 허용 누기량 = | ———————————— | × 시스템 총풍량 × 시스템 허용 누기율 |
시스템 덕트 총표면적 |
첨부 4.2 차압에 의한 누기량 환산표
첨부 4.3 검사 및 시험 항목별 사용계측기
검사 및 시험 항목 | 사 용 계 측 기 | 비 고 |
1. 덕트 누기량 | * 덕트누기 시험기 |
첨부 4.4 부적합 사항 처리 기준
부적합 사항 내용 | 처리 절차 기준 |
1. 덕트 누기량 과대 (기준치 초과) | 1) 측정 불량에 의한 것이 아닌지 검토한다. |
첨부 4.5 SMACNA 기준 허용누기량
덕트 압력 등급 | 500 Pa까지 | 750 Pa | 1,000 ~ 2,500 Pa | |
씰링등급 | C | B | A | |
씰링부위 | 가로이음매 | 가로이음매 및 씸부위 | 가로이음매, 씸 및 모든 관통부 | |
누기등급 (CL) | 사각덕트 | 24 | 12 | 6 |
원형덕트 | 12 | 6 | 3 | |
* 누기등급별 누기량
Q = 0.0014 × CL × P^0.65
여기서, Q : 단위표면적당 허용 누기량 (ℓ /s· ㎡ )
CL : 누기등급
P : 시험압력 (Pa)
* 시험압력설계도서에 특별한 명시가 없는 경우
- 일반 저압 정풍량 덕트인 경우에는 250 Pa
- VAV SYSTEM에서 VAV UNIT 상류측 덕트인 경우에는 500 Pa
