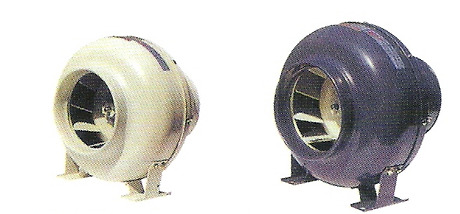

44. 덕트인 라인 송풍기
)
시계방향 반시계회전 반시계회전 시계회전 반시계회전
상부수평토출방향 상부수평토출방향 하부수평토출방향 하부수평토출방향 상부수직토출방향
)
시계회전 시계회전반시계회전 시계회전 반시계회전
상부수평토출방향 하부수직토출방향 하부수직토출방향 하부경사토출방향 하부경사토출방향
)
반시계회전 시계회전 시계회전반시계회전 반시계회전 시계회전
└---------상부경사토출방향-------------┘ └하부경사토출방향┘
|
|

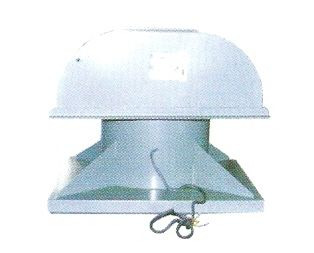

ROOF / 팬 | 시로코팬 |
|
|
터보팬 | 에어포일팬 |
)
)
)
)
|
|
|

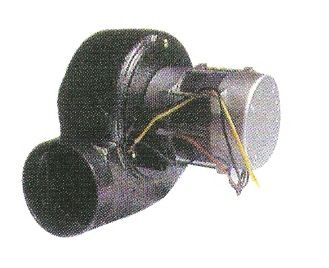

KJF-200 | LD-B120 | LD-B120-1 |
- 입력 :134W - 최대정압 : 29mmAq - 최대풍량 : 23.5㎥/min | - 입력 : 97W - 최대정압 : 34mmAq - 최대풍량 : 3.8㎥/min | - 입력 : 97W - 최대정압 : 34mmAq - 최대풍량 : 3.8㎥/min |
)
)
)
TFB-F19DSC / DTC
| 입 력 | 260/190W |
| 풍 량 | 1300/1450㎥/h |
| 정 압 | 20/20mmaq |
| 사이즈 | 200파이 |
TFB-G25DSC / DTC
| 입 력 | 400/360W |
| 풍 량 | 2400㎥/h |
| 정 압 | 15/15mmaq |
| 사이즈 | 250파이 |
TFB-F28FSA / FTA
| 입 력 | 1200W |
| 풍 량 | 3800㎥/h |
| 정 압 | 40/40mmaq |
| 사이즈 | 250파이 |
TFB-F29FSA / FTA
| 입 력 | 1750/1600W |
| 풍 량 | 4500㎥/h |
| 정 압 | 40/40mmaq |
| 사이즈 | 250/300파이 |
TFB-G29ESA / ETA
| 입 력 | 520/510W |
| 풍 량 | 3000/2800㎥/h |
| 정 압 | 20mmaq |
| 사이즈 | 250/300파이 |
특 징
- 저소음형 날개 및 케이싱 설계로 소음의 극소화
- 설치한 상태로 모터와 날개의 분리가 가능하여 점검 및 보수 용이
- 주위온도 범위 : -10'C~+50'C(상온에서 상대 습도90%까지 사용가능)
- 모터와 팬의 직결형으로 소형, 경량화하여 취급 및 설치 간편
- 각형구조의 외형으로 시공성 향상
용 도
- 공조설비용 : 빌딩, 아파트, 지하상가, 공장, 주택, 작업장, 창고 등의 일반환기, 공기조화, 냉난방 송풍, 급배기용
- 각종 기기조립용 및 기기냉각 송풍용 : 정류기, 변압기, 건조기, 용접기, 계측기 등
